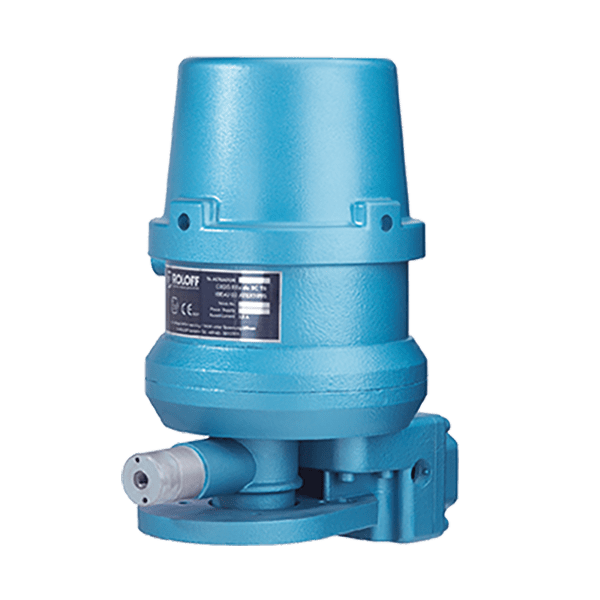

TA Actuator 140 Ex

Drehmoment bis 1500Nm. Ex II 2G Ex de IIC T6: Einsetzbar bei Gasen und Dämpfen in der Umgebung mit hoher Durchschlagfähigkeit und niedriger Zündtemperatur, z.B. Wasserstoff, Acetylen.

Details Prospekt

Ex II 2G Ex db eb IIC T6 GbTA Actuator 140 Ex

Wir beraten Sie

Wenn Sie zu diesem oder anderen Produkten eine Frage haben, dann rufen Sie uns einfach an oder schicken Sie uns eine Nachricht über unser Kontaktformular.

Frage zu diesem Produkt?

Produktbeschreibung

Ein Antrieb für schwere und sehr schwere Industrieanwendungen. Auch Armaturen, die ein hohes Rückstellmoment haben (z.B. metallisch dichtende Klappen) können wegen der hohen Selbsthemmung des Getriebes mit diesem Antrieb sicher und zuverlässig betrieben werden.

Vorteile

  • Einsetzbar in Zone 1 und Zone 2
  • Zertifiziert: Ex II 2G Ex db eb IIC T6 Gb
  • Gerätekategorien 2G und 3 G
  • Druckfeste Kapselung „db“ und erhöhte Sicherheit „eb“
  • Einsetzbar bei Gasen mit höchster Zünddurchschlagsfähigkeit “C”
  • Höchste Temperaturklasse T6
  • Für Gase ab Zündtemperatur > 85° C

Downloads

Technische Daten 1

Datenblatt TA 140 Ex / Schwenken 90° / Quarter turn / Absperren
Typ TA 140 Ex TA140/2 Ex TA 140/3 Ex
Drehmomente 500 Nm 950 Nm 1500 Nm
Laufzeit 90° (ca.) 30 Sek. 60 Sek. 120 Sek.
Einschaltdauer 100% ED S4 15 Min. S2 15 Min. S2
Allgemeine Antriebsdaten
Gewicht 20 Kg 20,5 Kg 21 Kg
Motor 24 V DC
Nennstrom 2,5 A
Nennleistung 75 W
Höhe 380 mm
Breite 208 mm
Tiefe 300 mm

Technische Daten 2

Datenblatt TA 140 Ex / Multiturn / Linearanwendung / Regelmodus
Multiturn       Linearbetrieb
Typ 140 140/2 140/3 Typ 140 140/2 140/3
Drehmoment (Nm) 500 950 1500 Schubkraft 6.000 N 7.500 N 11.500 N
Laufzeit 360° 120 Sek. 240 Sek. 480 Sek. Max. Schublänge 200 mm 150 mm 150 mm
Mögliche 360°-turns 1-100 1-100 1-100 Laufzeit (ca.) für max. Schublänge 60 sek. 120 Sek. 240 Sek.
Allgemeine Antriebsdaten
Einschaltdauer Class C       100% ED S 4 bei TA 140 sonst 15 Min. S2
Motor       24 V DC
Nennstrom       2,5 A
Nennleistung       75 W
Höhe       380 mm
Breite       208 mm
Tiefe       300 mm

Optionen

Parameter Standard Optionen Service / Sonderanfertigungen
Betriebsart Auf/Zu 90° Stellwinkel
  • Mehrwegebetrieb E 40
  • Multiturnbetrieb
  • Linearbetrieb
  • Consulting Regelanwendungen
  • Schrittregelung E18 oder Nachlaufregelung E21 0-(4)-20mA
  • Datenbuslösungen
Flanschanschluss Lochkreis gem.
DIN ISO 5211 Aufbauteile gemäß den
Anforderungen der Armatur Mechanischer Anschluss im Werk (Adaption)
Versorgungs- spannungen 24 V DC
  • 230 V AC/50 Hz
  • andere AC / DC Spannung
 Consulting elektrische Implementierung
Kabeleinführung 3 x M 25 x 1,5   Elektrischer Anschluss vor Ort
Stellungs- rückmeldung Nockenschalter
  • Potentiometer
  • Messwertgeber 0-(4)-20 mA
  • Consulting Signalverarbeitung
  • SMS-Ansteuerung und Rückmeldung
Einschaltdauer
  • 100 % ED S4 (Class C)
  • bei TA 140 sonst 15 min S2 (Class B)
 Permanent modulierend (Class D)
  • Motormodifizierungen
  • Bürstenlose Motoren
Metallgehäuse Aluminium Edelstahl
  • RAL-Lackierungen
  • Beschichtungen
  • Eloxierung
Schutzart
  • Explosionsschutz
  • Ex II 2G Ex db eb IIC T6 Gb
  • IP 65
 Modifizierungen bis IP68 anwenderspezifische Gehäuse
Manuelle Notbetätigung   Schraubkupplung mit Handhebel
Failsafe Einrichtungen
  • Hilfsspannung E71
  • Federschluss FM-System
  • Mechanischer Anschluss im Werk (Adaption)
  • Elektrischer Anschluss vor Ort
